產品詳情
產品概述

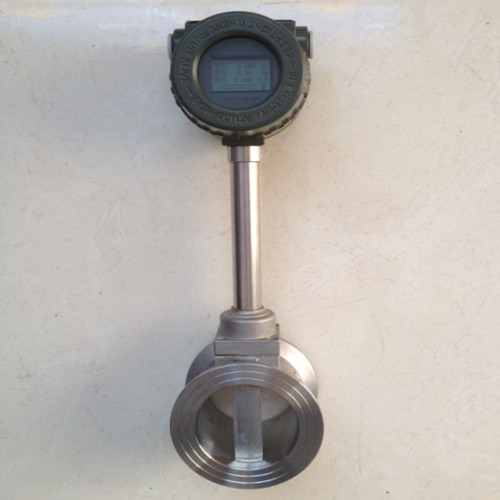

LUGB系列智能渦街流量計,主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。智能渦街流量計具有與流量成比例的脈沖、電流信號、RS-485通訊輸出、便于和計算機聯用等優點。流量計采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶片不與介質接觸，所以儀表具有結構簡單、通用性好和穩定性高。
產品特點
1、一體化程度高，無需外供電，就地顯示瞬時流量和累積流量，功耗低，鋰電池可連續工作一年以上。
2、軟件功能豐富，可預設溫度、壓力值，輸入斷線、出錯時自動代用設定值進行補償。
3、防盜，采用一體化結構，內部電池供電，參數密碼鎖定等功能有效防止人為或意外造成的累計值的偏差。
4、高防護等級，由于采用一休化結構，儀表最高防護等級可達到IP68
技術指標
測量介質：氣體、液體、蒸氣
口徑規格：本體式20～300mm 插入式300～1000mm
流量范圍：氣體及蒸汽5～50m/s; 液體0.5～7m/s
測量精度：±1%
介質溫度:–25℃～300℃
環境溫度:-25℃～+55℃濕度:5～90%RH
材 質：不銹鋼或其它耐腐蝕材質（根據工藝選用）
電 源：內部3.6VDC鋰電池供電
防爆等級：本安型iaIIbT3-T6
防護等級：IP65，IP68
產品選型
|
LUGB- |
一體化智能渦街流量計 |
||||||
|
連接方式 |
1 |
法蘭連接式 |
|||||
|
2 |
法蘭卡裝式 |
||||||
|
3 |
插入式 |
||||||
|
測量介質 |
2 |
測量液體 |
|||||
|
3 |
測量一般氣體 |
||||||
|
4 |
測量蒸汽 |
||||||
|
公稱直徑
|
02 |
DN25 |
以下為插入式選項 |
||||
|
03 |
DN32 |
35 |
DN350 |
||||
|
04 |
DN40 |
40 |
DN400 |
||||
|
05 |
DN50 |
50 |
DN500 |
||||
|
06 |
DN65 DNDN |
60 |
DN600 |
||||
|
08 |
DN80 |
70 80 |
DN700
|
||||
|
10 |
DN100 |
80 |
DN800 |
||||
|
12 |
DN125 |
90 |
DN900 |
||||
|
15 |
DN150 |
100 |
DN1000 |
||||
|
20 |
DN200 |
120 |
DN1200 |
||||
|
25 |
DN250 |
|
|
||||
|
30 |
DN300 |
|
|
||||
|
|
P（ ）MPa |
壓力等級 |
|||||
|
|
B |
防爆 |
|||||
|
|
F |
防腐 |
|||||
|
|
|
|
|
|
|
|
|
例：LUGB-2410P（1.6）B
主要技術指標
|
公稱通徑 |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公稱壓力(MPa) |
DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
|
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450(協議訂貨) |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
精確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
