【自動反沖洗排污過濾器】產品概述
ZPG-L 自動反沖洗排污過濾器可廣泛應用于中央空調系統、工業冷卻水系統、熱交換系統、熱水鍋爐系統及其他各種供水管道系統，特別是二十四小時連續運行的不停機系統，用以濾去水中的各種機械雜質、水運行過程中產生的顆粒雜物，確保系統設備的可靠運行。
【自動反沖洗排污過濾器】工作原理
ZPG-L 系列自動反沖洗排污過濾器采用高強度的不銹鋼網，具有處理量大，使用壽命長、清洗效率高等特點。隨流體進入過濾器入口的雜質被網孔截留，集結到濾網后端。當需要排污的時候，轉動手柄關閉導流閥板，同時打開排污閥。這時被阻截的高壓水流被迫從過濾網筒的入口段孔進入濾筒外側與殼體夾層，反向從濾網外側沖洗粘附在網孔上的雜質，從負壓的排污口排出，達到清潔過濾網的目的。在排污的過程中，大部分流體依然在系統管道內循環，真正實現不斷流操作，提高生產效率。
【自動反沖洗排污過濾器】產品特點
1、ZPG-L 型自動反沖洗排污過濾器運行管理方便，過濾速度高、沖洗簡便可靠、不需動力、反沖洗能力強，同時節能。
2、沖洗排污過程都在全流量下正常工作，既保持系統高流量，又具有很低的壓力降(小于0.05~0.1m水柱)，避免了由于流速低而造成的表面污漬。
3、過濾網筒是整體聯接于管體上，所以剛性強度好，不易損壞，使用壽命長。
4、過濾精度有：3.0mm~0.3mm，也可根據用戶要求選材制造。

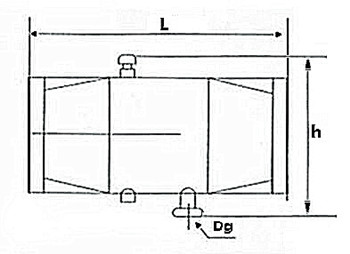

【自動反沖洗排污過濾器】技術參數
|
規格型號 |
公稱通徑DN(mm) |
排污口DN(mm) |
最大流量(m3/h) |
L(mm) |
h(mm) |
|
ZPG-25L |
25 |
15(*) |
4.9 |
300 |
160 |
|
ZPG-40L |
40 |
15(*) |
12 |
320 |
180 |
|
ZPG-50L |
50 |
15(*) |
19 |
350 |
200 |
|
ZPG-65L |
65 |
25(*) |
28 |
380 |
220 |
|
ZPG-80L |
80 |
25(*) |
50 |
450 |
260 |
|
ZPG-100L |
100 |
32(*) |
80 |
540 |
320 |
|
ZPG-125L |
125 |
40(*) |
125 |
630 |
370 |
|
ZPG-150L |
150 |
50 |
180 |
730 |
450 |
|
ZPG-200L |
200 |
65 |
320 |
890 |
540 |
|
ZPG-250L |
250 |
80 |
490 |
1120 |
630 |
|
ZPG-300L |
300 |
100 |
710 |
1310 |
700 |
|
ZPG-350L |
350 |
125 |
970 |
1520 |
800 |
|
ZPG-400L |
400 |
150 |
1260 |
1730 |
840 |
|
ZPG-450L |
450 |
150 |
1590 |
1900 |
960 |
|
ZPG-500L |
500 |
150 |
1970 |
2080 |
1080 |
|
ZPG-600L |
600 |
200 |
2850 |
2500 |
1210 |
1、* 號表示螺絲連接口，其它為法蘭連接
2、可按客戶要求訂做各種尺寸口徑過濾器
3、表中參數僅供參考，設備實際尺寸以供貨狀態為準
【自動反沖洗排污過濾器】安裝位置
在安裝ZPG-L之前，要對當前的水處理系統有足夠的了解，熟悉系統的管道布置及水流方向，以能在正確的位置安裝過濾設備。ZPG-L型自動反沖洗排污過濾器可取代90O彎頭，水平或垂直安裝，垂直安裝時，水流方向應該自上而下；安裝時應注意機體外殼上箭頭方向必須與水流方向一致。正常運行時，導流閥板處于開啟狀態。
【自動反沖洗排污過濾器】使用方法
1、正常過濾狀態：通過轉動手柄到“開”的標記處，控制濾網內的導流閥板打開管道流體無阻礙地通過過濾器，排污口呈關閉狀態。
2、反沖洗排污狀態：手搖轉動手柄到“關”的標記處，導流閥板將呈關閉狀態，打開排污口，管道內受阻流體部分快速從排污口噴出，同時將濾網后端的雜質沖出，觀察排污水流無雜質時，重新開啟導流閥板，關閉排污口，完成一次反沖排污過程。
