一、概述
PD191 智能配電儀表是一種采集配電信息，具備數據傳輸?shù)臄?shù)字儀表，它集數據采集與控制功能為一身。它可以代替多種儀表、繼電器、變送器和其他元件。PD191 智能配電儀表可安裝在配電系統內的不同位置。
PD191 智能配電儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的配電儀表。該系列每種產品分別對應測量常規單相電參數,如單相電流、電壓、有功、無功功率，功率因數，開關狀態等。它還能接受遠方的控制命令，輸出相應的出口，完成遠方控制功能。它具有模擬量輸出功能，自定義輸出的電量。
二、功能簡介
|
PD191功能對比 |
|
|
|
型號 |
PD191A |
PD191V |
|
測 量 功 |
電壓 |
單相 |
|
電流 |
單相 |
|
|
開入量輸入 |
可選配1-2路 |
|
|
繼電器輸出 |
可選配1-2路 |
|
|
模擬量輸出 |
可選配1路 |
|
|
通 |
RS-485 |
可選配1路 |
|
顯示 |
液晶顯示 |
|
|
注：模擬量輸出和RS-485不能同時選配 |
|
|
三、技術特點
PD191 的設計充分考慮了可靠性、簡易性、性價比等方面，現具有以下特點：
• 可直接從電流、電壓互感器接入信號
• 可任意設置 PT/CT 變比
• 2 路的開入量（隔離）輸入
• 2 路的開出量（繼電器）輸出
• 1 路的模擬量輸出 4～20mA
• 多塊儀表可設置不同的通訊地址，多種通信速率供選擇
• 可通信接入 SCADA、PLC 系統中
• 可與絕大多數 PLC 相連（GE、Siemens、AB 等）
• 可與業界多種軟件通訊（inTouch、Fix、GMS800、組態王等）
四、技術參數
輸入信號
電壓輸入
• 額定電壓：100V/380V
• 過載能力：1.2 倍額定值（連續） 2500V/1 秒（不連續）
• 輸入負荷：小于 0.2VA
輸入電流
• 額定電流：5A、1A
• 過載能力：1.2 倍額定值（連續） 100A/1 秒（不連續）
• 輸入負荷：小于 0.2VA
頻率輸入：45～55 HZ
測量精度
• 電壓、電流精度：0.5 級
• 其他電量精度：1 級
• 頻率精度：0.1Hz
通信
• 通信接口：RS-485 ，異步半雙工，1 位起始位，8 位數據位，1 位停止位，無校驗
• 協議：MODBUS-RTU
• 波特率：4800～9600 bps
工作環境
• 工作溫度：-20℃～60℃
• 存儲溫度：-40℃～75℃
• 相對濕度：5％～90％不結露
信號開入
• 接入方式：干接點接入
• 光電耦合器隔離：4000VAC.rms
信號開出
• 輸出方式：脈沖輸出，遙控脈沖寬度為 1 秒
• 繼電器輸出容量：5A/250VAC,5A/30VDC
外形尺寸和重量
• 長寬深：72x72x95mm
• 凈重：0.25KG
電源
• 工作電壓：AC/DC 60～265V
• 功耗：≤3W

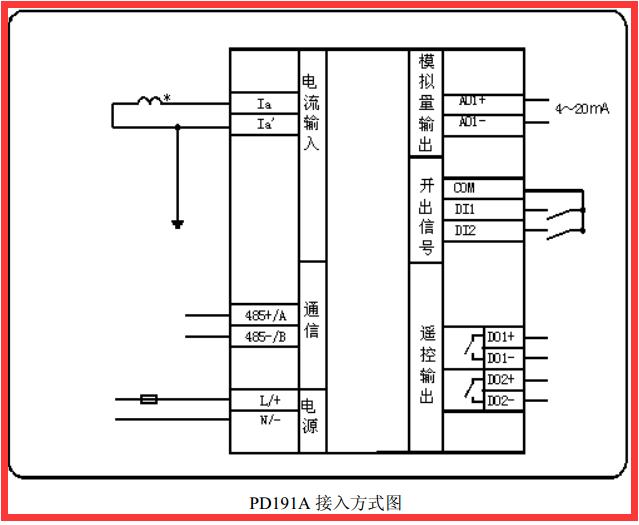

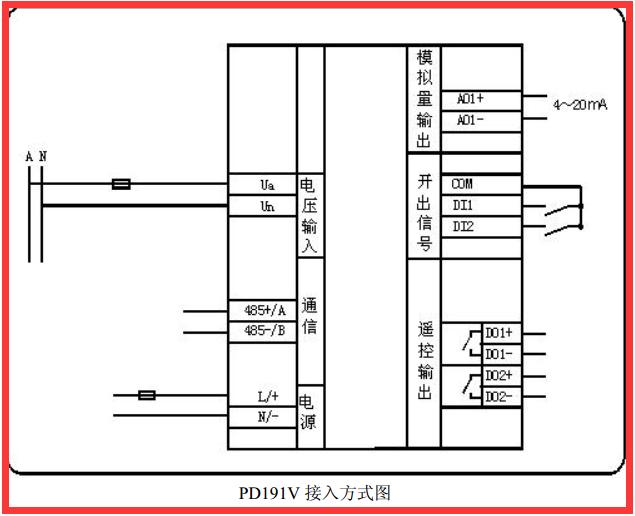

五、接線示意圖
