一、概述
PDM810MRL系列智能電動機保護控制裝置主要用于690V以下低壓電動機控制系統， 對電動機的過負荷、 短路、超長時間啟動、堵轉、不平衡、接地、欠壓、過壓、工藝聯鎖等故障引起的危害予以保護，并集合全面的三相電量測量/顯示、數字輸入/輸出與網絡通訊于一身。每個裝置具有多種綜合電力參數測量功能，既可單獨作為電測儀表使用，亦可作為電力綜合自動化監控系統之前端，可實現測量、監視、保護、控制等綜合功能，通過帶隔離柵的模擬量輸出端口和DCS系統進行輕松接入。通過其標準的RS-485通訊接口及雙絞線網絡與監控系統通信，輕松實現數據的遠方管理及“四遙”功能。
二、 PDM810MRL 系列產品型號及應用范圍
|
產品型號 |
適用范圍 |
|
PDM810MRL:綜合型電動機保護測控裝置 |
重要電動機的綜合保護 |
SCT選型
|
SCT型號 |
電動機額定電流 |
SCT型號 |
電動機額定電流 |
|
SCT5 |
5A及以下 |
SCT150 |
150A及以下 |
|
SCT10 |
10A及以下 |
SCT200 |
200A及以下 |
|
SCT30 |
30A及以下 |
SCT300 |
300A及以下 |
|
SCT100 |
100A及以下 |
SCT400 |
400A及以下 |
三、PDM810MRL 系列產品主要特點
● PDM810MRL系列智能電動機保護控制裝置是針對低壓電動機控制系統設計，超小外型尺寸，適用于GCK、 GCS、GGD、MNS等各種抽出式（包括1/4抽屜）、固定式及混合式的柜型安裝。具有方便安裝、布局合理、維護方便、節約電纜、安全可靠等多種優點；
● 全面采用嵌入式 SOC（System On Chip 片上系統）設計、32 位 DSP(Digital Signal Processing 數字信號處理技術和冗余現場總線技術，交流采樣采用優化全波 FFT（Fast Fourier Transb 快速傅立葉變換）技術，軟件采用模塊化、高抗干擾設計；
● 裝置電源、通訊狀態、電機運行狀態、告警均有 LED 指示，方便檢測、維護系統；
● 具有最多達 4 路的開入量采集，和 3 路開出量的控制；
● 具有短路保護、定時限、反時限保護、堵轉、啟動時間超長、不平衡、過欠壓保護等多種保護功能，全面保護電動機安全運行；
● 可與 SIEMENS、SCHNEIDER、GE、AB 等多種品牌的 PLC 聯網；同時可與 KINGVIEW、FIX、WinCC、Intouch 等軟件組網；
● 配合可拆分式、小型化的中文液晶操作/顯示終端，可直接監視設備運行狀態、運行參數，以及修改保護定值和參數。
四、PDM810MRL 系列產品技術參數表
|
工作環境 |
|
|
正常溫度 |
－10℃～50℃ |
|
極限溫度 |
－20℃～60℃ |
|
存儲溫度 |
－40℃～85℃ |
|
相對濕度 |
5%～90% |
|
大氣壓力 |
60kPa～110kPa |
|
工作電源 |
|
|
電壓范圍 |
交流220V |
|
頻率范圍 |
40Hz～60Hz |
|
正常功耗 |
<4W |
|
輸入保險 |
1A |
|
隔離耐壓 |
2000V |
|
交流電流回路 |
|
|
額定電流 |
電纜穿心 |
|
功率消耗 |
<0.3VA |
|
測量范圍 |
保護電流0～10In |
|
測量精度 |
測量電流1級 |
|
保護電流3級 |
|
|
過載能力 |
2In連續工作 |
|
10In允許工作10s |
|
|
隔離耐壓 |
2000V |
|
交流電壓回路 |
|
|
額定電壓 |
380V/100V |
|
功率消耗 |
<0.3VA |
|
測量范圍 |
0～1.2Un |
|
測量精度 |
0.5級 |
|
過載能力 |
1.2Un連續工作 |
|
隔離耐壓 |
2000V |
|
開關量輸入回路 |
|
|
輸入方式 |
干接點輸入 |
|
電源方式 |
裝置內部提供電源 |
|
隔離耐壓 |
2000V |
|
繼電器輸出回路 |
|
|
分?jǐn)嚯妷?/span> |
10A/250VAC 10A/30VDC |
|
隔離耐壓 |
2000V |
|
絕緣性能 |
|
|
絕緣電阻 |
各電氣回路之間>20MΩ |
|
各電氣回路對地>20MΩ |
|
|
工頻耐壓 |
各電氣回路之間2KV/50Hz 1Min |
|
各電氣回路對地2KV/50Hz 1Min |
|
|
沖擊電壓 |
各電氣回路之間1.2/50μs, 5000V |
|
各電氣回路對地1.2/50μs, 5000V |
|
|
耐濕熱 |
遵循GB/T 2423.9-2001 |
|
電磁兼容 |
|
|
靜電放電 |
符合GB/T 14598.14-1998 嚴酷等級Ⅳ級 |
|
射 頻 電 磁 場 |
符合GB/T 14598.9-2002 嚴酷等級Ⅲ級 |
|
快速瞬變 |
符合GB/T 14598.10-1996 嚴酷等級Ⅳ級 |
|
脈沖群 |
符合GB/T 14598.13-1998 嚴酷等級Ⅲ級 |
|
浪涌沖擊 |
符合GB/T 17626.5-1999 嚴酷等級Ⅲ級 |

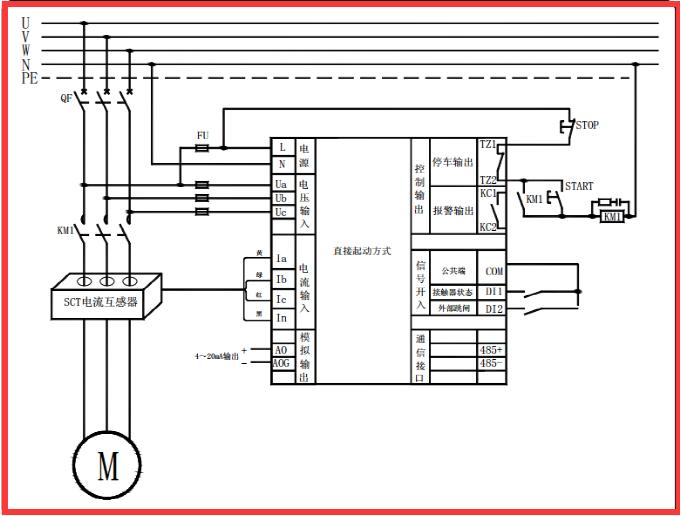

五、PDM810MRL接線原理圖
